Заземление и молниезащита бытовки — это меры электробезопасности, которые отводят опасный ток в землю: заземление уводит утечку с корпуса, а молниезащита принимает удар молнии. Мы в «Блок-Бокс» делаем бытовки от производителя и часто слышим вопрос: нужно ли всё это дачному вагончику или это лишние хлопоты. Для металлической бытовки под нагрузкой это не мелочь, а вопрос безопасности людей.
Дело в том, что металлический корпус бытовки хорошо проводит ток. Если внутри есть электрика, а изоляция где-то повреждена, напряжение может оказаться прямо на стенах, и человек, коснувшись корпуса, получит удар. Заземление уводит такую утечку в землю раньше, чем она дойдёт до человека, а автомат при этом отключает питание.
Разберём по делу: зачем бытовке заземление, чем молниезащита отличается от заземления, когда они действительно нужны, как их устраивают и какие ошибки делают защиту бесполезной. Так вы поймёте, что именно защищает людей в бытовке с электрикой, и не оставите вагончик без защиты там, где она обязательна.
Зачем бытовке заземление
Главная задача заземления — увести утечку тока с корпуса в землю. Металлическая бытовка с электрикой при повреждённой изоляции может оказаться под напряжением: ток через пробой попадает на корпус, и стены становятся опасными. Заземление даёт этому току безопасный путь в землю, а не через человека, который коснулся стены.
Работает заземление в паре с защитной автоматикой. Когда есть утечка на корпус, по заземляющему проводнику течёт ток, и устройство защитного отключения или автомат разрывают цепь. Без заземления утечка может копиться на корпусе незаметно, пока кто-то не станет для неё путём в землю, получив удар. С заземлением защита срабатывает раньше.
Поэтому для бытовки с розетками, освещением и техникой заземление — это не перестраховка, а базовое условие безопасности. Особенно если внутри работают люди, стоит влажное оборудование или бытовка используется как жильё. Сухой вагончик-склад без электрики, другое дело, но как только внутри появляется ток, заземление становится обязательным.
Чем молниезащита отличается от заземления
Заземление и молниезащита решают разные задачи, хотя обе уводят ток в землю. Заземление работает с утечками рабочего тока с корпуса: маленькими по меркам молнии, но опасными для человека. Оно нужно постоянно, пока в бытовке есть электрика, и защищает людей от удара при неисправности.
Молниезащита работает с прямым ударом молнии — редким, но колоссальным по силе разрядом. Её задача принять удар на молниеприёмник, провести его по токоотводу и рассеять в земле через заземлитель, минуя саму бытовку и людей. Это защита от стихии, а не от бытовой неисправности проводки.
Отсюда и разная логика применения. Заземление нужно почти любой бытовке с электрикой. Молниезащита нужна не всегда: она важна там, где бытовка стоит открыто, на возвышенности, вдали от более высоких объектов, куда молния бьёт охотнее. При этом заземлитель у них может быть общим, а вот назначение разное.
Когда защита действительно нужна
Заземление нужно всегда, когда в бытовке есть электричество. Розетки, обогреватели, освещение, инструмент, бойлер — всё это делает металлический корпус потенциально опасным при неисправности, поэтому заземляют такую бытовку в обязательном порядке. Чем больше техники и чем выше влажность внутри, тем критичнее заземление.
Молниезащита нужна не каждой бытовке, а той, что стоит в зоне риска. Вот когда о ней стоит задуматься серьёзно:
- Бытовка стоит на открытом месте, в поле, на возвышенности.
- Рядом нет высоких зданий, деревьев и мачт, принимающих молнию на себя.
- В бытовке постоянно находятся люди или ценное оборудование.
- Регион с частыми грозами и сильной грозовой активностью.
- Бытовка используется как жильё или пост с людьми надолго.
Как устраивают заземление и молниезащиту

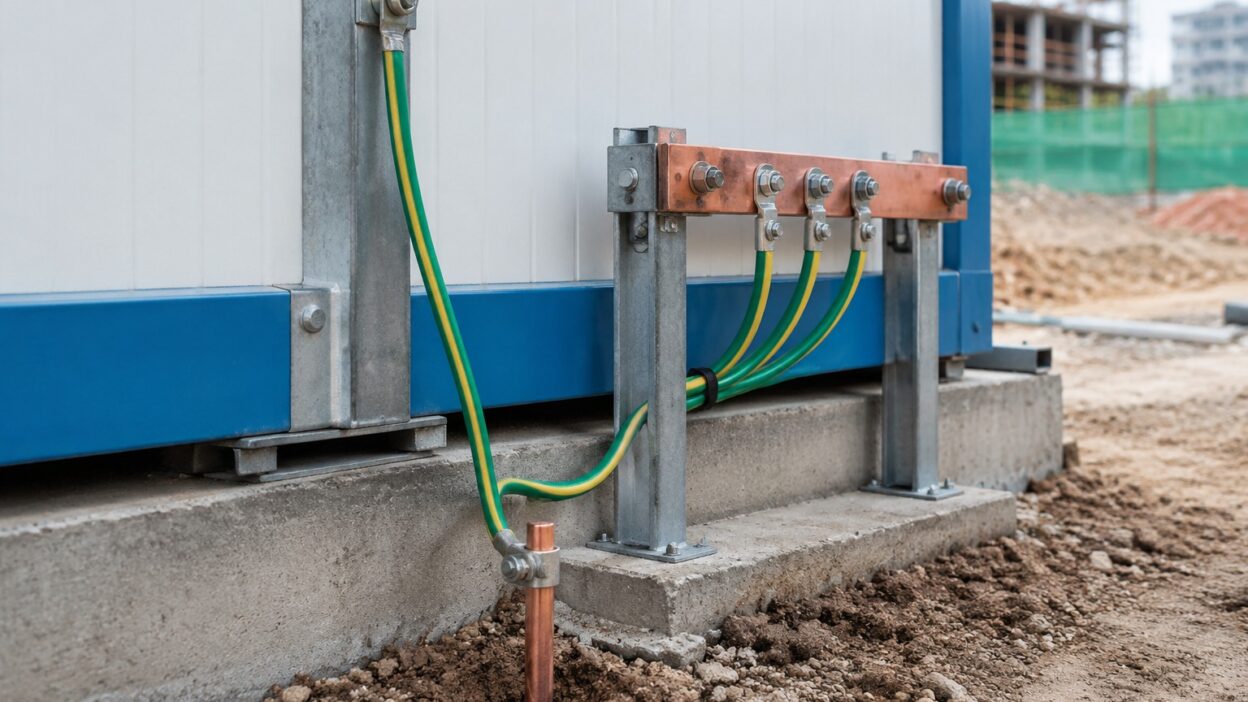

Заземление бытовки делают через заземляющий контур в грунте, соединённый с корпусом и электрощитом. В землю забивают заземлители-электроды, соединяют их между собой и выводят проводник к корпусу и защитной автоматике. Так утечка с корпуса уходит в грунт, а автомат отключает питание при неисправности.
Молниезащиту устраивают отдельным трактом: молниеприёмник наверху принимает удар, токоотвод спускает его вниз, а заземлитель рассеивает в грунте. Молниеприёмник поднимают выше бытовки, чтобы молния била в него, а не в крышу, и разряд шёл мимо конструкции и людей в землю.
И то и другое требует правильного контакта с грунтом. Заземлитель должен быть достаточно заглублён и надёжно соединён, иначе сопротивление растёт и защита слабеет. Сухой каменистый грунт хуже проводит, поэтому в разных условиях контур делают по-разному. Это работа для электрика, а не задача на глазок, и её лучше не упрощать.
Ошибки, из-за которых защита не работает
Первая ошибка, вовсе обойтись без заземления в бытовке с электрикой. Кажется, что для временного вагончика это лишнее, но именно на стройке и даче с влажностью и переносками риск удара выше всего. Экономия на заземлении — это риск для жизни людей, а не сэкономленные хлопоты.
Вторая ошибка — формальное заземление, которое не работает. Проводник, прикрученный к арматуре в земле или к случайному штырю без нормального контура, создаёт иллюзию защиты, но при утечке ток не уходит. Заземлитель должен быть правильно заглублён и соединён, иначе сопротивление слишком велико и автоматика не срабатывает вовремя.
Третья ошибка — путать заземление и молниезащиту, считая, что одно заменяет другое. Заземление не спасёт от прямого удара молнии, а молниеприёмник не защитит от утечки рабочего тока на корпус. Это разные задачи, и там, где нужны обе, делают обе. Разобраться, что именно нужно вашей бытовке, помогает электрик при её подключении.
Как подойти к вопросу при заказе бытовки
Начинают с того, как бытовка будет использоваться. Если внутри будет электрика, а тем более если в ней будут работать или жить люди, заземление закладывают сразу, не откладывая на потом. Продумать это на этапе установки проще, чем дооборудовать заземление, когда бытовка уже стоит и подключена.
Дальше оценивают место и риски молнии. Открытая площадка в поле, возвышенность, отсутствие рядом высоких объектов и грозовой регион — повод предусмотреть и молниезащиту. Там, где бытовка стоит среди зданий и деревьев, риск прямого удара ниже, и вопрос решают по ситуации.
И доверяют устройство защиты специалисту. Заземление и молниезащита — это про безопасность людей, поэтому их делает электрик по нормам, а не собирают на глазок. Мы поставляем бытовку под ваши задачи и подскажем, что предусмотреть под электрику. Прикинуть бытовку и стоимость в калькуляторе удобно заранее, до заказа.
Главное
Заземление и молниезащита бытовки — это меры электробезопасности, которые уводят опасный ток в землю. Заземление отводит утечку рабочего тока с металлического корпуса, спасая человека от удара при повреждённой изоляции, и работает в паре с автоматикой, которая отключает питание. Молниезащита решает другую задачу: принимает прямой удар молнии на молниеприёмник и рассеивает его в грунте мимо бытовки и людей. Заземление нужно почти любой бытовке с электрикой, особенно с людьми и влажностью внутри, а молниезащита, той, что стоит открыто, на возвышенности и в грозовом регионе. Делает и то и другое электрик по нормам, с правильно заглублённым контуром, а не формальным штырём для галочки.
Заказываете бытовку с электрикой и хотите, чтобы в ней было безопасно. Напишите нам или рассчитайте вариант в калькуляторе расчёта: подскажем, что предусмотреть под заземление и молниезащиту для вашей задачи, и подберём бытовку под условия установки.
Подберём бытовку под вашу задачу и условия
«Блок-Бокс» делает бытовки, блок-контейнеры и модульные здания на своём производстве: с продуманной электрикой, утеплением и подготовкой под подключение. Подскажем, что предусмотреть под заземление и молниезащиту на вашей площадке. Доставляем по всей России манипулятором с разгрузкой, работаем только по договору, оплата любым удобным способом без надбавок.
Частые вопросы
Нужно ли заземлять бытовку?
Если в бытовке есть электричество — да, обязательно. Металлический корпус хорошо проводит ток, и при повреждённой изоляции напряжение может оказаться прямо на стенах, тогда человек, коснувшись корпуса, получит удар. Заземление уводит такую утечку в землю раньше, чем она дойдёт до человека, и работает в паре с автоматикой: по заземляющему проводнику течёт ток, и устройство защитного отключения или автомат разрывают цепь. Розетки, обогреватели, освещение, инструмент, бойлер делают корпус потенциально опасным, поэтому бытовку с электрикой заземляют в обязательном порядке, особенно если внутри работают или живут люди и высокая влажность.
Чем молниезащита отличается от заземления?
Они решают разные задачи, хотя обе уводят ток в землю. Заземление работает с утечками рабочего тока с корпуса — маленькими по меркам молнии, но опасными для человека; оно нужно постоянно, пока в бытовке есть электрика, и защищает людей от удара при неисправности. Молниезащита работает с прямым ударом молнии, редким, но колоссальным разрядом: принимает удар на молниеприёмник, проводит по токоотводу и рассеивает в земле мимо бытовки и людей. То есть заземление, от бытовой неисправности проводки, а молниезащита, от стихии. Заземлитель у них может быть общим, но назначение разное, и одно не заменяет другое.
Когда бытовке нужна молниезащита?
Не всегда, а когда бытовка стоит в зоне риска. Молниезащиту стоит предусмотреть, если бытовка стоит на открытом месте, в поле или на возвышенности, где рядом нет высоких зданий, деревьев и мачт, принимающих молнию на себя, а также в регионе с частыми грозами. Особенно важно это, когда в бытовке постоянно находятся люди или ценное оборудование, либо она используется как жильё или пост надолго. Там, где бытовка стоит среди зданий и деревьев, риск прямого удара ниже, и вопрос решают по ситуации. Заземление же нужно почти любой бытовке с электрикой независимо от места.
Как сделать заземление бытовки?
Через заземляющий контур в грунте, соединённый с корпусом и электрощитом. В землю забивают заземлители-электроды, соединяют их между собой и выводят проводник к корпусу бытовки и защитной автоматике, чтобы утечка с корпуса уходила в грунт, а автомат отключал питание при неисправности. Важен контакт с грунтом: заземлитель должен быть достаточно заглублён и надёжно соединён, иначе сопротивление растёт и защита слабеет — сухой каменистый грунт проводит хуже, и контур делают по-разному. Это работа для электрика по нормам, а не задача на глазок: формальный штырь без нормального контура создаёт лишь иллюзию защиты.
Можно ли обойтись без заземления во временной бытовке?
Не стоит, если в ней есть электрика. Кажется, что для временного вагончика заземление лишнее, но именно на стройке и даче с влажностью и переносками риск удара током выше всего, поэтому экономия на заземлении — это риск для жизни людей, а не сэкономленные хлопоты. Опасна и другая крайность, формальное заземление: проводник, прикрученный к случайной арматуре или штырю без нормального контура, создаёт иллюзию защиты, но при утечке ток не уходит, и автоматика не срабатывает вовремя. Правильно закладывать заземление сразу на этапе установки и доверять его электрику, а не дооборудовать наспех потом.
